Vizitka TomTom BRIDGE Hub

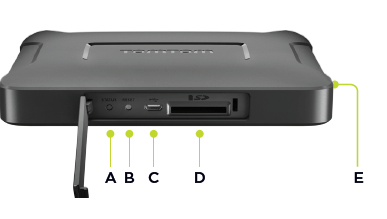

1. Odprite sprednjo ploščo za dostop do sprednjih vmesnikov naprave BRIDGE Hub.
   • A – indikator stanja LED
   • B – gumb za ponastavitev
   • C – vrata micro USB za diagnostiko
   • D – reža za pomnilniško kartico SD
   • E – reža za kartico mini-SIM (2FF)



   Opomba: razpoložljivi vmesniki so odvisni od konfiguracije strojne opreme.

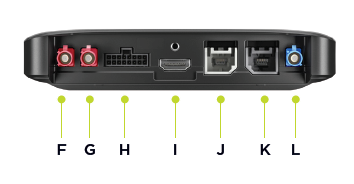

2. Naprava TomTom BRIDGE Hub ima na zadnjem delu naslednje vmesnike:
   • F – zunanja glavna antena 4G-LTE
   • G – zunanja pomožna antena 4G-LTE
   • H – 16-nožni priključek za napajanje/vodilo CAN/zvok/video
   • I – vrata HDMI z zaklepnim vijakom
   • J – vrata HSA-USB (samo za gostitelja)
   • K – vrata HSA-USB (OTG)
   • L – zunanja antena GPS



   Opomba: razpoložljivi vmesniki so odvisni od konfiguracije strojne opreme.

Na voljo je zbirka pripomočkov, ki med drugim vključuje:

• poln kabelski snop, na primer za zunanjo kamero ali vodilo CAN,
• napajalni kabel CLA,
• zunanje antene za omrežji 4G-LTE in GPS.

Za več informacij obiščite spletno mesto naprave TomTom BRIDGE na povezavi tomtom.com/bridge.
