Про концентратор TomTom BRIDGE

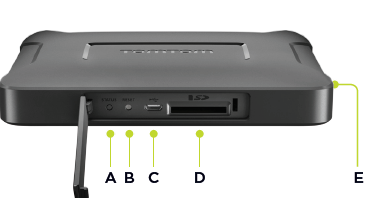

1. Відкрийте передню панель для доступу до переднього інтерфейсу концентратора BRIDGE.
   • A - світлодіодний індикатор стану
   • B - кнопка перезапуску
   • C - порт microUSB для діагностики
   • D - гніздо для карти пам’яті SD
   • E - гніздо для карти Mini-SIM (2FF)



   Примітка. Наявність тих чи інших роз’ємів залежить від конфігурації обладнання.

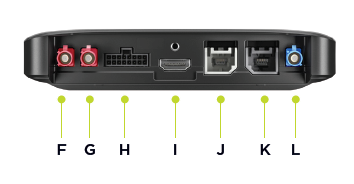

2. На задній панелі концентратора TomTom BRIDGE розташовані такі інтерфейси:
   • F - головна зовнішня антена 4G-LTE
   • G - додаткова зовнішня антена 4G-LTE
   • H - 16-контактний роз’єм для живлення/CAN/аудіосигналу/відеосигналу
   • I - порт HDMI із гвинтом для фіксації
   • J - порт HSA-USB (лише хост)
   • K - порт HSA-USB (OTG)
   • L - зовнішня антена GPS



   Примітка. Наявність тих чи інших роз’ємів залежить від конфігурації обладнання.

Для пристрою передбачено ряд аксесуарів, зокрема:

• повний набір кабелів, зовнішня антена, пристрій CAN;
• кабель живлення CLA;
• зовнішні антени для 4G-LTE та GPS.

Докладніші відомості читайте на веб-сайті TomTom BRIDGE tomtom.com/bridge
